NOSAČ ZIDNI KONZOLNI - MODEL PMS

Šifra: YALEPMS

Nosač zidni s okretnom konzolom - model PMS

Konstrukcija nosača sa zakretnom konzolom omogućava ugradnju na optimalnoj visini, zakretanje konzole je moguće u području od 180 stupnjeva. Lagana, čvrsta čelična konstrukcija s niskom profilom izvedbe. Konstrukcija je izvedena s ležajevima i zidnim nosačem za pričvršćenje dizalica na armirano betonske zidove. Ugradnja konstrukcije s dizalicom na zid, u kombinaciji sa pratećim kabelskim sustavom za napajanje strujom, može dovesti do značajnog ograničenja u rasponu zakretanja konzole, optimalnija je izvedba s pratećim kablovima na nosivoj konzoli koja je također u ponudi kao opcija.

Standardna isporuka:

- Nosač za zid, okretište s nosivom zakretnom konzolom (kut zakretanja 180°)

- Sustav za napajanje električnom energijom s glavnim prekidačem koji se zaključava, okruglog kabela napajanja s nosačem kabela i cijevi za konzole dohvata do 4000 mm. Za konzole dohvata 4500 mm i više, konzola je opremljena sustavom s kabelom ugrađenim paralelno sa konzolom.

- Radi pada - provjese kablova na malim ugradbenim visinama, preporučamo korištenje paralelno ugrađenih sustava s kablovima čak i na kratkim konzolama.

- Odbojnici gumeni ne prednjoj i stražnjoj strani pokretnih kolica - nosača dizalica.

- Dizalice se isporučuju s uputama, CE izjavom o sukladnosti, certifikatom i kompletnom dokumentacijom proizvođačaOpcije:
- Odbojnici/graničnici za ugradnju na zid radi ograničenja zakretanja prema potrebi


- Sklop kočnice za kontrolu zakretanja konzole, (preporučamo za konzole dulje od 5,0 m i visine dizanja veće od 4,0 m) radi sprečavanja nekontroliranog kretanja konzole.

- Dodatna antikorozivna zaštita bojom (120 µm) ili vruće cinčanje za izvedbe koje se koriste u vanjskom prostoru

- Zaštitni pokrov za dizalice koje se koriste u vanjskom prostoru

Kupite

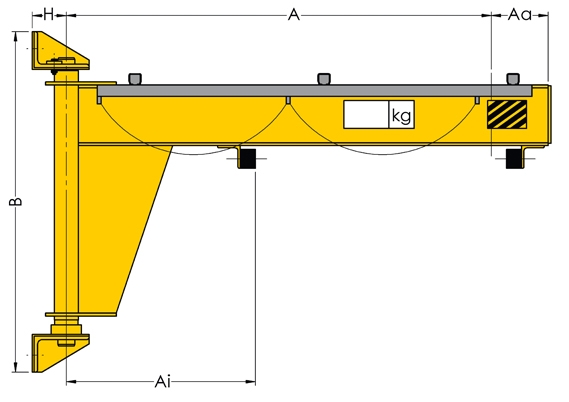

                                   Podaci o nosivosti i dohvatu na konzoli - Model PMS
ModelNosivost
     kg
A mm
 2000
A mm
 2500
A mm
 3000
A mm
 3500
A mm
 4000
A mm
 4500
A  mm
 5000
A mm
 5500
A mm
 6000
A mm
 6500
A mm
 7000
PMS 5050+   +
+++++++++
PMS 8080+   + + ++ + + + +
PMS 200200+  +   + + + + + + ++
PMS 250250 +  + + + +  + + + + +
PMS 400400+ + + + + + + +  + +
PMS 500500+ + + + + + + + ++
PMS 800800 +  + + + + + + + + + +
PMS 1000 1000+ + + + + + +  + - -
PMS 16001600 +  + + +  +  + - - - -
PMS 2000 2000+ + + ++ - - - - - -
PMS 2500 2500 + + + - - - - - - - -
